圆管螺旋输送机

产品详情

圆管螺旋输送机也叫管式螺旋输送机，简称管式输送机，可分为：LS和GX两种系列，GX是按照JB/T679-95《螺旋输送机》标准设计制造，LS型是在GX的基础上进行改良的吊轴结构，能使物料更加流畅的通过,输送长度和输送量得到了很大提高。

    不卡料、不堵料   布置灵活   密封性好

圆管螺旋输送机采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所送物料不受污染、不泄漏。扭距大、能耗低。由于螺旋，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。输送量大。提高工作效率，应用范围很广。适用于各行业，如建材、化工、电力、冶金、煤炭等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥等。

圆管螺旋输送机制作流程

圆管螺旋输送机常见的机型有：GLS型，GX型和GL型管式螺旋输送机

GLS管式螺旋输送机

GLS管式螺旋输送机是由GX改进吊轴承结构得来的，增大了物料通过面积，通过吊轴承位置时物料更顺畅；用于水平/倾斜输送粉、粒、小块状物料，如煤炭、水泥、粮食等；物料温度-20～80℃，输送倾角不超过15°，直径有100mm～1250mm，输送距离在2-70米之间，输送量在1.2-458立方/时，材质分碳钢和不锈钢两种；不适合输送易变质、粘性大、结块物料。

型号：GLS200、GLS250、GLS315、GLS400、GLS500、GLS600、GLS800

    输送倾角≤15°，物料温度-20~80℃，输送量1.2~458m³/h

GX管式螺旋输送机

GX管式螺旋输送机是LS型的换代产品，有多重口径可以选择；可输送颗粒度较小和粉状物料，倾角大于20°，物料温度不超过200°C，直径有：150mm~600mm，输送距离在2-70米，输送量5.6-93立方/时，可分为水平式和垂直式螺旋输送机两大类型。

型号：GX200、GX250、GX300、GLS400、GLS500、GLS600。

    输送倾角>20°，物料温度≤200℃，输送量5.6~93m³/h

GL管式螺旋输送机

GL管式螺旋输送机（又称绞龙）可水平/倾斜/垂直输送粉末、颗粒状物料，如：面粉、谷类、化肥、石子、小块煤等；输送倾角小于60°，承受环境温度高达260°C，规格型号有GL100、GL140、GL160、GL200、GL250、GL500，输送距离可达70米，有碳钢和不锈钢两种材质。

    输送倾角＜20°，物料温度≤200℃，输送量5.6~93m³/h

圆管螺旋输送机的分类介绍

1、按材质分：

圆管螺旋输送机的材质大致分为三种：高锰钢，不锈钢和碳钢这三种，其高锰钢在为耐磨，不锈钢是不易生锈而碳钢就是为普通的一种，所以在选型时要确定好自己需要的那种才能保障，圆管螺旋输送机的大寿命。

锰钢螺旋输送机：用于需要承受冲击、挤压、物料磨损等恶劣工况条件，有很高的韧性和耐磨性。

碳钢螺旋输送机：主要用于水泥、煤炭、石块等磨损较大，对卫生无特殊要求的行业。

不锈钢螺旋输送机：主要用于食品、粮食、化工等对输送环境有要求的行业，清洁度高，不会对物料产生污染。

2、按角度分：

倾角：可根据用户要求水平或大倾角设计。注：LS型：≤30°   GX型：0~90°   无轴管式：≤15°

性能优势

高效率输送：

采用了新型的悬挂式中间吊轴承架，增大了物料运送空间，减少了物流阻力，加上小直径、高转速、变螺距等设计，确保顺畅、快速、均匀送料。

随意性布置：

圆管螺旋输送机外壳采用优质无缝钢管，通过法兰将各段连接为整体，无论是水平还是大倾角均可连续输送。可直接与配套设备连接固定，无需地基基础，充分利用空间，移动、拆装十分方便。

多元化联接：

进、出料口可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式。

可靠的密封：

外壳管的连接处设置了防渗水装置，工艺孔也经过精心改良，避免由于雨水 渗入引起管内水泥结块而造成堵料、闷机事故的发生。

应用领域

圆管螺旋输送机是工农业各部门机械化运输工作的主要机组，广泛适用于矿山、水泥、食品、化工、医药工程中污水污泥处理设备等一些领域，常用于输送块状、粉状、有磨蚀性物料的输送工作，适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等物料温度小于 200 ℃ .螺旋机不适于输送易变质的、粘性大的、易结块的物料。

圆管螺旋输送机应用物料：

工业、建筑材料、化工、矿业、锅炉、搅拌站等行业；螺旋输送机主要用于输送常见的物料有：水泥、灰渣、石灰粉、沙子、矿粉、化工原料、盐类、碱类、化肥、洗衣粉散装物料；

结构参数

圆管螺旋输送机结构图：

圆管螺旋输送机参数介绍：

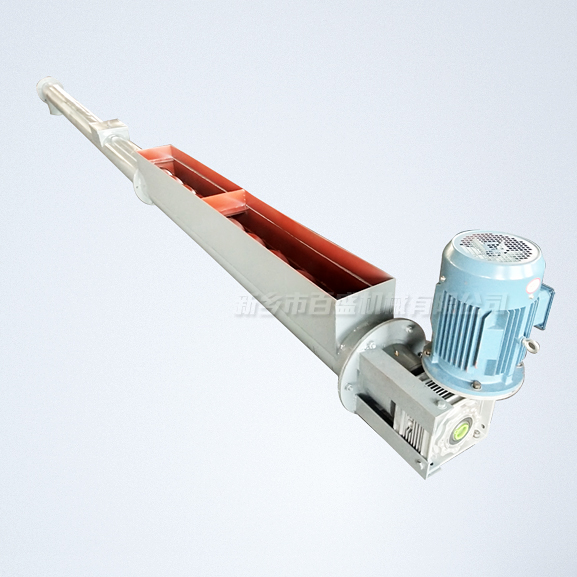

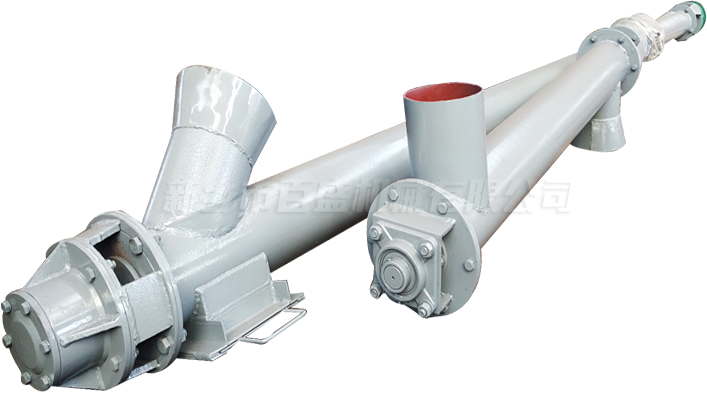

产品实拍
