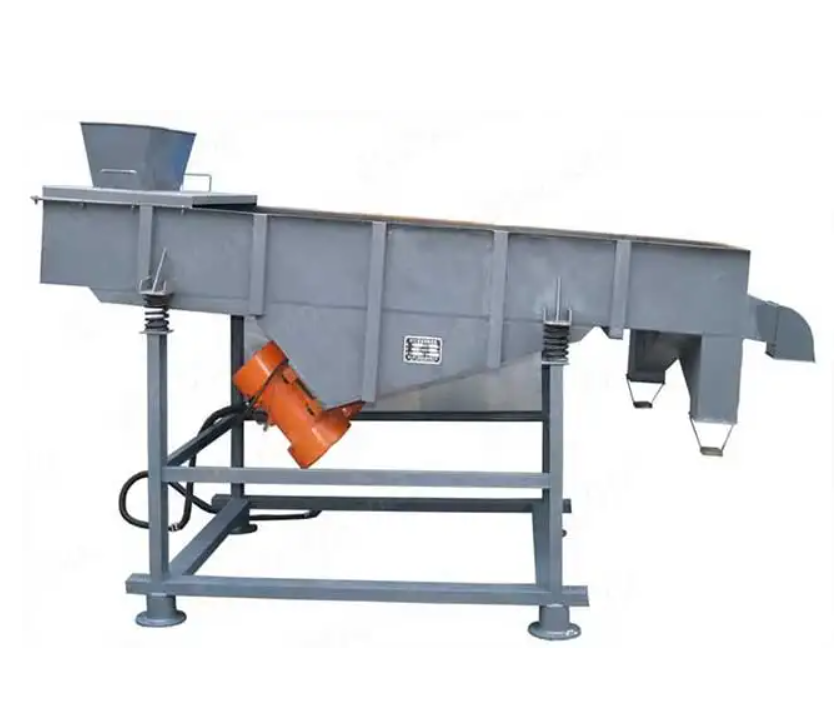

直线振动筛

直线振动筛简介

DZSF系列直线振动筛简称直线筛，是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向的合力相互抵消，而在垂直于电机轴的方向的合力在偏心块同向时达到大，因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

直线振动筛结构细节

结构展示细节

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机：（使用与维修方法详见振动电机使用说明书）。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

材质分类

性能特点

1、适合颗粒的筛分、分级、除杂、过滤，处理能力大。

2、结构简单、密封严、噪音低、维修方便、耗能小 。

3、可以加装一层或多层筛网两台振动电机做激电源，处理效果明显。

4、动力布置可以根据客户需要适当调整，以适应相应的生产条件。

5、主要适用于矿山、冶金、磨料磨具、陶瓷、涂料、食品、淀粉、采矿。

应用范围

多用于面粉、淀粉、洗衣粉、金属粉、添加剂、化工、非矿等行业的颗粒粉末的粗略筛分、精密筛分，处理量大、易与生产线结合。可在600MM至1800MM之间选择。

直线振动筛是精细筛分领域常见的一种振动筛，主要用于对粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的除杂和分级，给料粒度不大于10mm，可以根据筛分要求设计为碳钢和不锈钢材质，筛面层数1-5层，双电机驱动，产量大，耗能低，广泛应用于食品、医药、化工、冶金、建材等行业。

客户现场案例

结构参数

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反缶旋转时，振动电机偏心块所产生的激振力在平行于振动电机轴线的方向相互抵消，在垂直于振动电机轴线的方向重叠为一合力，因此振动筛机的运行轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力下，物料在筛面上被抛起跳跃式向前做直线运动，通过各不同层次筛网筛分多种规格的筛上物、筛下物，又从不同的出料口排出，流入料仓或盛料筒，从而达到对物料进行筛分的目的。

产品实拍
